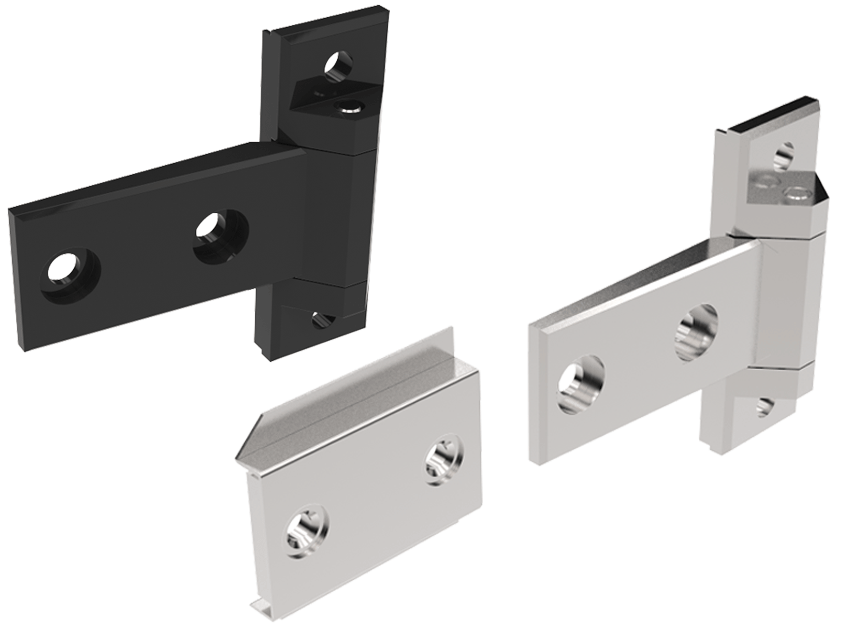

Bisagra Klima-flex 180°
Index Code:3-170
Ajustable en los ejes X y Y si se utiliza con partes de ajuste y agujeros de montaje sobredimensionados en la puerta. La bisagra se instala en una placa roscada previamente fijada al interior de la puerta con un soporte de fijación, pegado temporalmente a la lámina de la puerta. La bisagra también puede utilizarse sin las partes de ajuste, utilizando tornillos autorroscantes. Instalación universal a la derecha o a la izquierda.

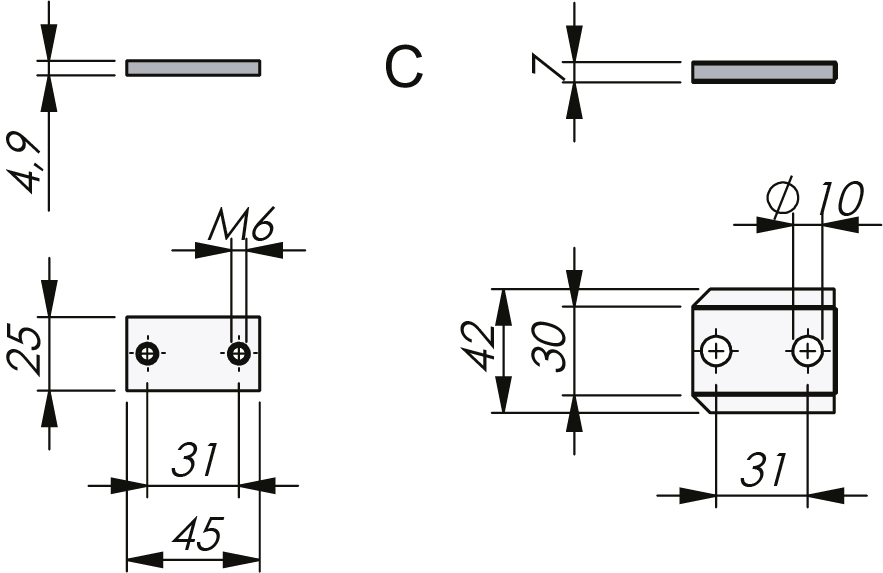

Partes de ajuste = Placa roscada con soporte (dibujo C).
| Download PDF | Product Data Sheet |
| Download PDF | Recommended Tightening Torque |
| Bracket | Steel, zinc plated |
|---|---|
| Hinge | Zinc die cast, zinc plated, chrome plated or black texture powder coated |
| Pin | Steel, zinc plated |
| Threaded plate | Zinc die cast, zinc plated |
