Bisagra oculta 120 °
Index Code:3-080

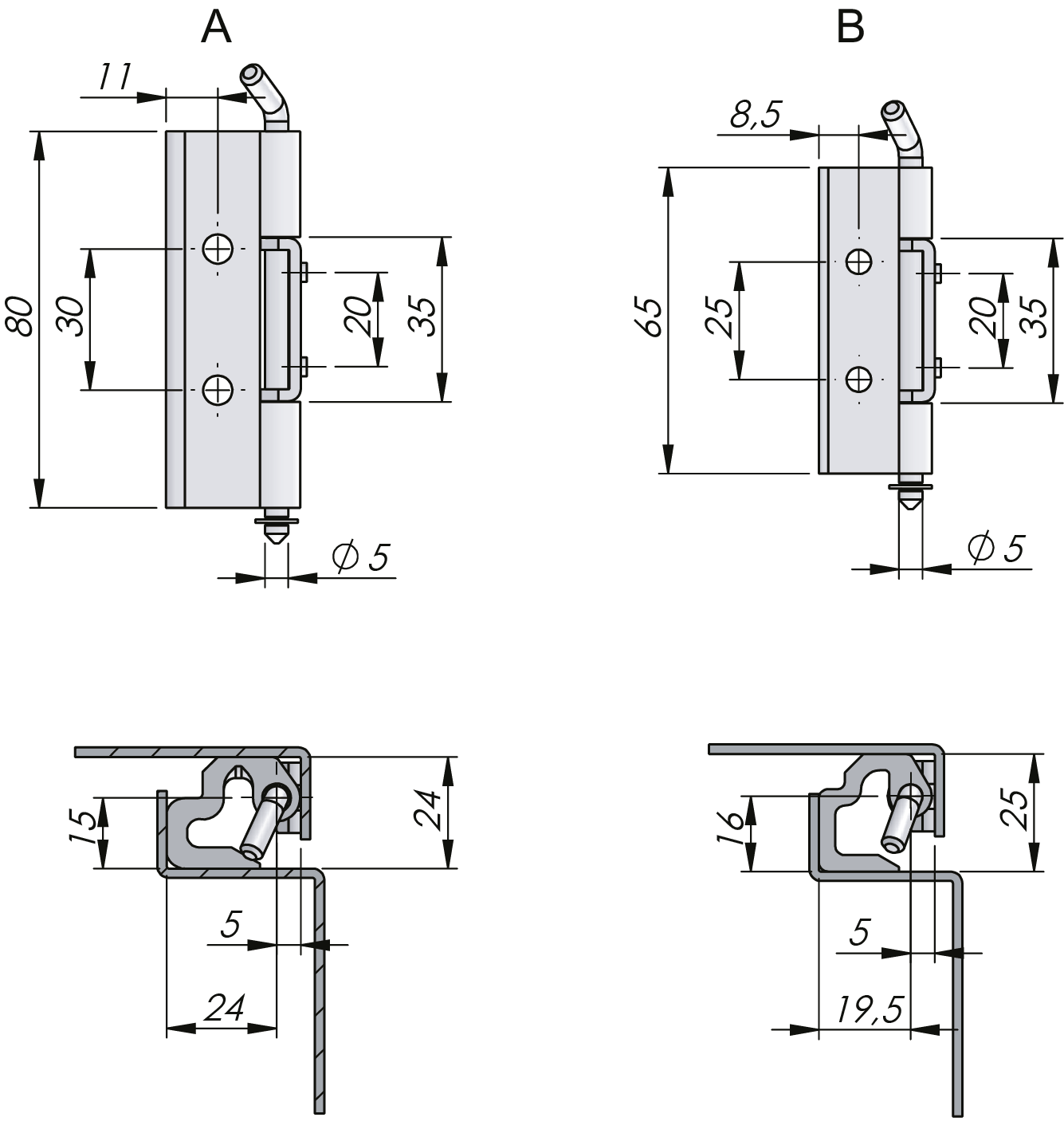

Bisagra oculta para montaje interior. Viene en dos tamaños diferentes, versión A y B que se encuentra en el dibujo y la tabla. Instalación universal a derecha e izquierda y con ángulo de apertura de 120°. La parte del marco se instala con tornillos, la parte de la puerta se suministra con protuberancias para soldar a presión.
| Download PDF | Product Data Sheet |
| Download PDF | Recommended Tightening Torque |
| Door part | Stainless steel 304 |
|---|---|
| E-clip | Stainless steel 316 |
| Frame part | Zinc die cast, zinc plated |
| Pin | Stainless steel 304 |
| Notes | Suministrado con seguro de tipo Omega (E-clip). |
|---|
