Manija giratoria compacta Vision con llave-Herramienta

Manija giratoria compacta Vision con llave-Herramienta

Name: Manija giratoria compacta Vision con llave-Herramienta
Availability: OutOfStock

Index Code:

1-006.13

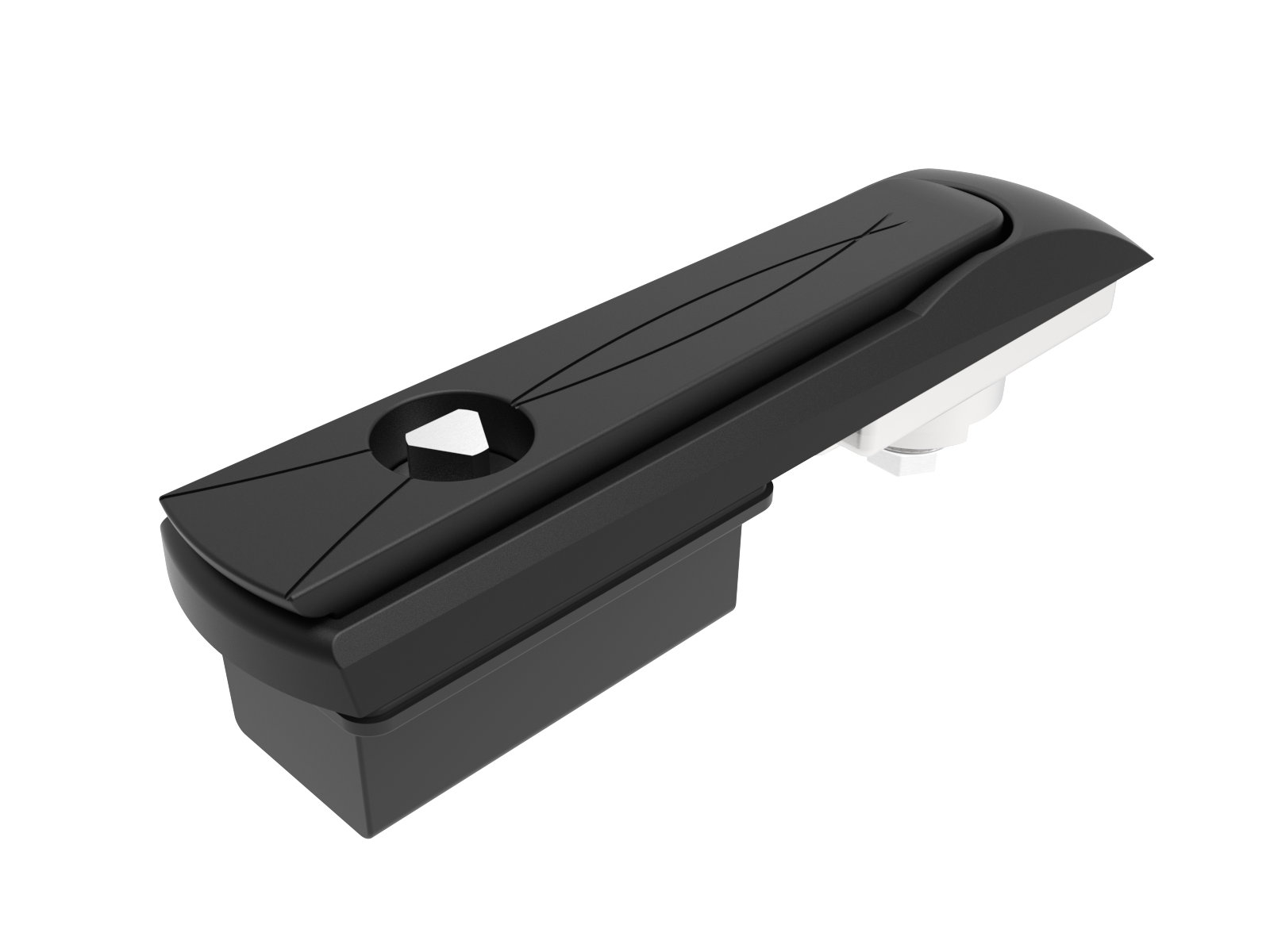

Manija giratoria compacta de perfil bajo para leva, con inserto accionado por llave-herramienta. Disponible en la versión empujar-para-cerrar, en la cual la leva con resorte se bloquea cuando se empuja la manija. Adecuada para puertas de 0,8 a 3,5 mm de grosor.

DownloadsMaterialNotes & Tests

Download PDF	Product Data Sheet
Download PDF	Industrilas cut out versions
Download PDF	Recommended Tightening Torque

Dish	Glass fibre reinforced polyamide (PA6GF30)
Handle	Zinc die cast, black powder coated
Insert	Zinc die cast, chrome plated
Pivot shaft	Zinc die cast, zinc plated

Cutout	Version B
Classifications	IP66,NEMA 4

To download CAD-files, you need an Industrilas account. It only takes a minute.

Make your selections in each column to create your article number (AAAAAABCD-EEEEF)

AAAAAA	Description material
141611	Handle zin / Dish PA6

B	Opening rotation
1	90° clockwise or counter-clockwise
2	90° counter clockwise
3	90° clockwise

C	Door thickness T
1	0,8 - 1,5 mm
2	1,6 - 2,5 mm
3	2,6 - 3,5 mm

D	PDL
0	No

EEEE	Insert
1301	Hexagon 11
1308	Square 7
1309	Square 8
1312	Triangular 7
1313	Triangular 8
1316	Double bit 3
1317	Double bit 5
1347	Recessed hex 8 / 3 mm pin

F	Model
1	Push-to-latch

PDL = Spring loaded padlock loop retracts when handle is released.
