2-271
Manija de rotación 90° en ambas direccionesSe puede equipar con cilindro de perfilSe puede equipar con cilindro circularSe puede equipar con el cilindro BestLock

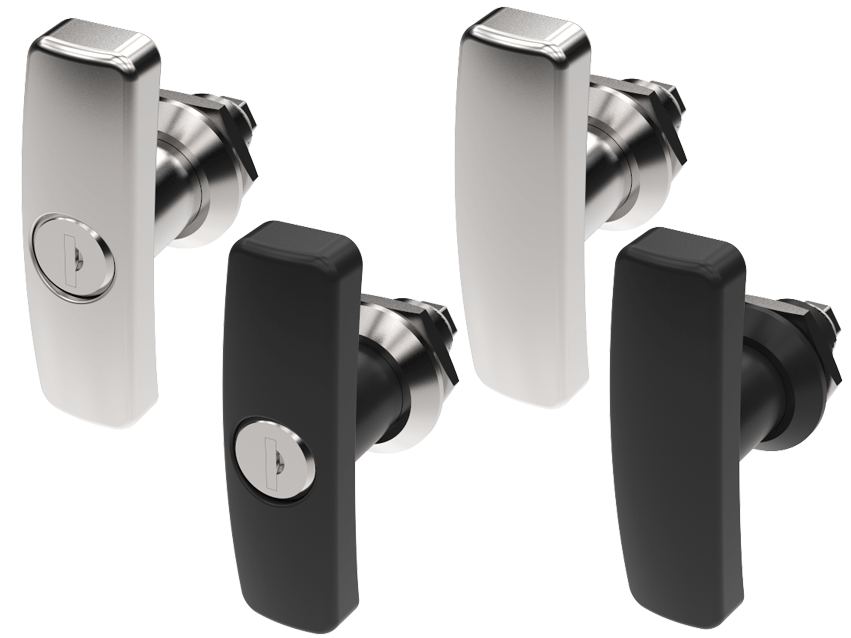

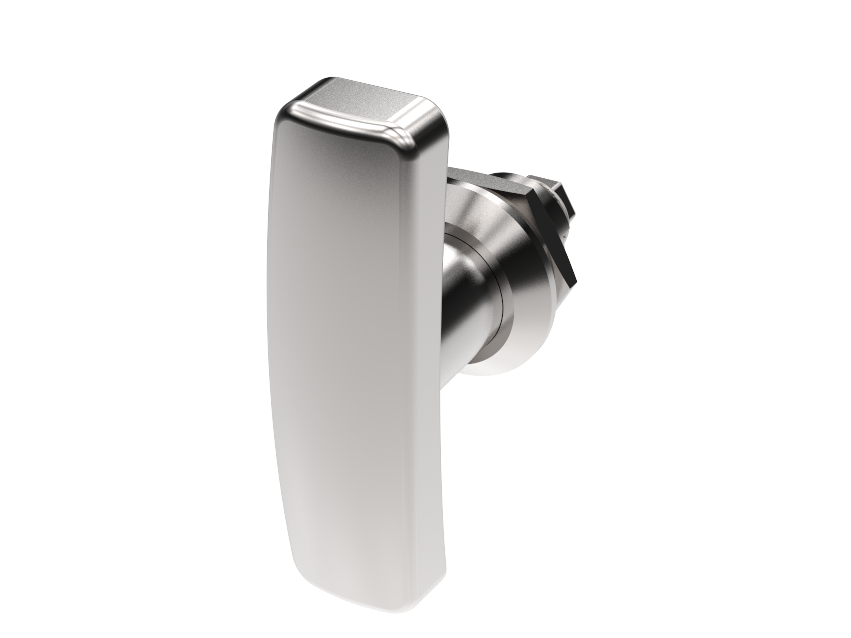

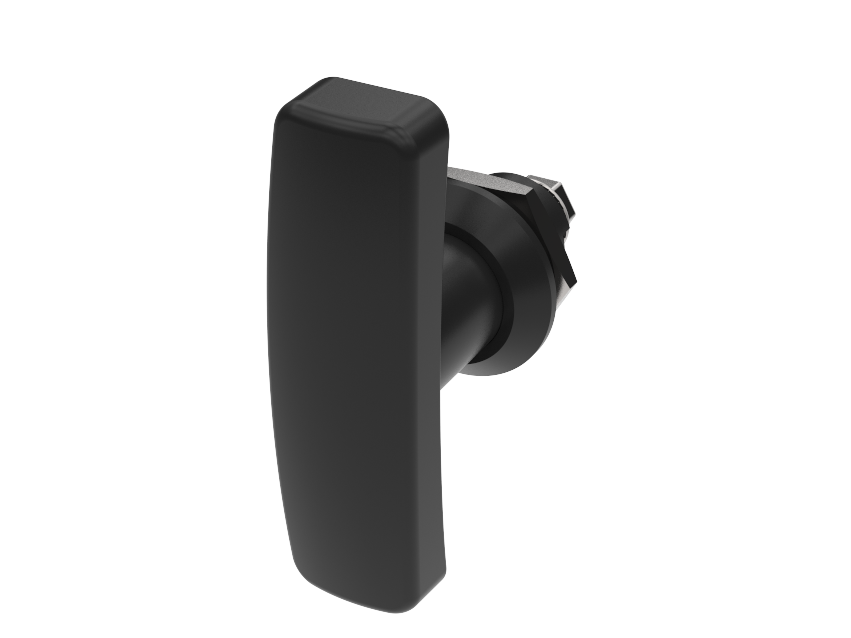

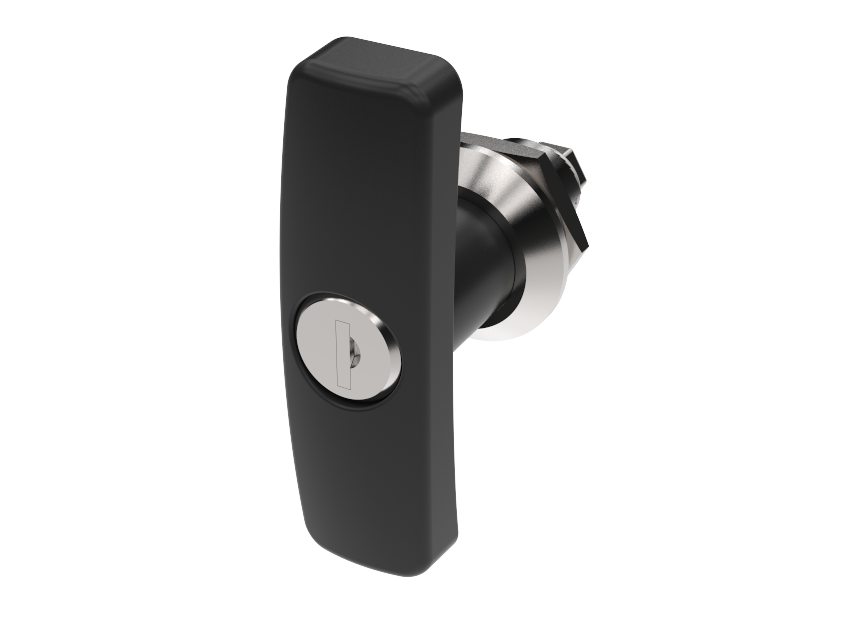

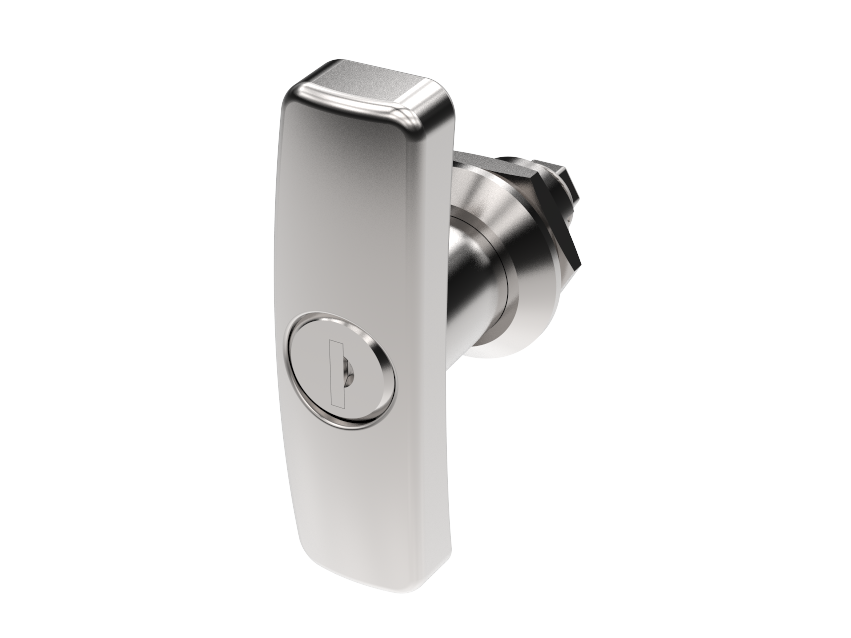

Manija T de cuarto de vuelta - 18 mm

Index Code:
2-271

Manija T de cuarto de vuelta con o sin llave y rotación universal en el sentido de las manecillas del reloj al abrir o cerrar. Se suministra con tuerca y dos llaves. Grado de protección IP65.

Download PDF
Product Data Sheet
Download PDF
Recommended Tightening Torque
Cam and screwSteel, zinc plated
HandleZinc die cast, chrome plated or black texture powder coated
CylinderZinc die cast, stainless steel 304 cap and dust shutter
Earthing nutZinc die cast, zinc plated
HousingZinc die cast, chrome plated or black texture powder coated
Standard nutZinc die cast, zinc plated
Delivery includesSupplied with nut
ClassificationsIP65,DIN EN 61373
CutoutCOMBI
Cylinder informationMaster key system on request,Supplied with two keys
To download CAD-files, you need an Industrilas account. It only takes a minute.
or Create Account
Make your selections in each column to create your article number (AAAA-BCCDEF-HHLL)
AAAA Handle
2510T-handel 18 mm
B Nut
0SN
1EN
CC Cylinder
00Non-locking
80Keyed alike IL101
81Keyed alike IL0333
90Keyed to differ
D Surface
2Chrome
6Black Powder Coated
E Assembly
2IP54 - enclosed cam
3IP65 - enclosed cam
4IP54 - assembled
5IP65 - assembled
F Cam
0Steel

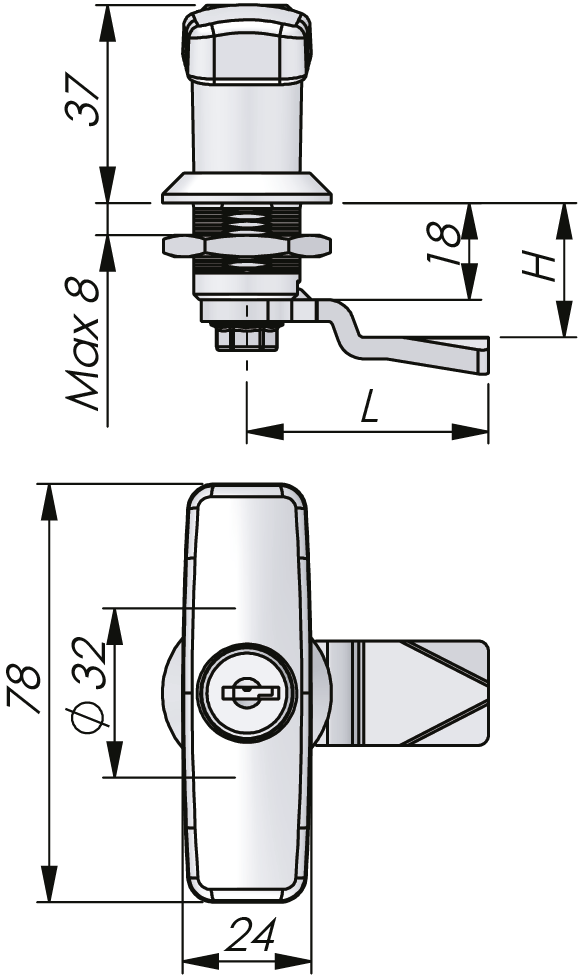

HHLL H/L in mm
0000No cam
04454 / 45
06456 / 45
08458 / 45
104510 / 45
124512 / 45
144514 / 45
164516 / 45
184518 / 45
204520 / 45
224522 / 45
244524 / 45
264526 / 45
284528 / 45
304530 / 45
324532 / 45
344534 / 45
364536 / 45
384538 / 45
404540 / 45
424542 / 45
444544 / 45
464546 / 45
484548 / 45
504550 / 45

SN = Standard nut EN = Earthing nut
