Cuarto de vuelta clásico 30 mm

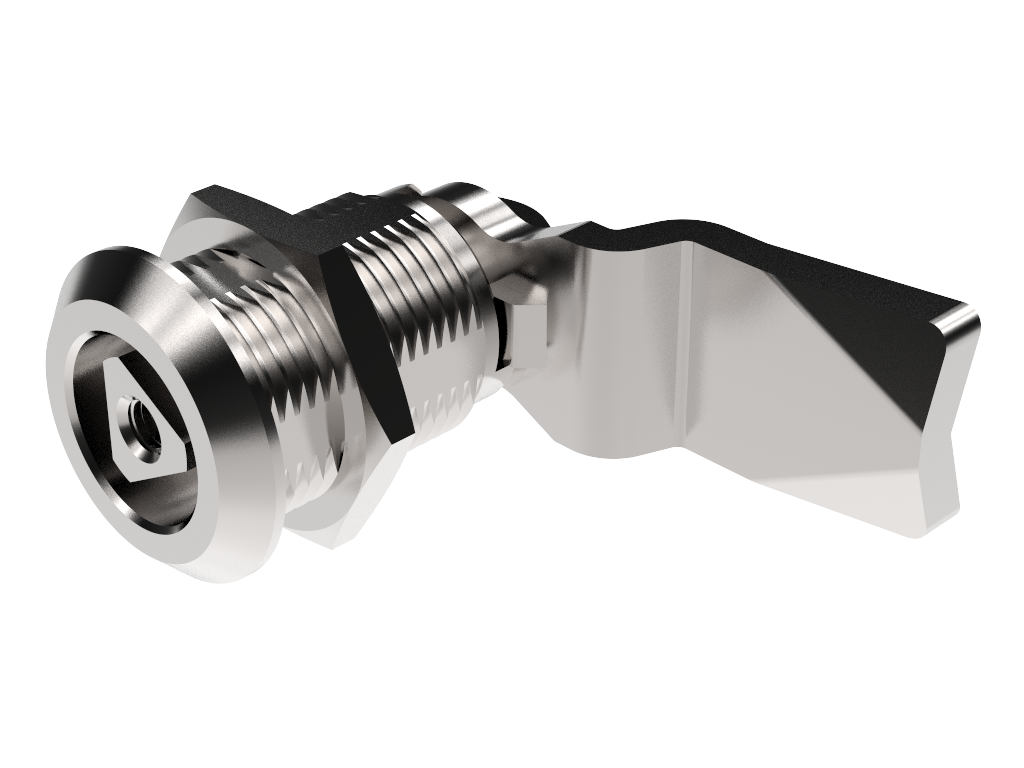

Name: Cuarto de vuelta clásico 30 mm
Availability: OutOfStock

Index Code:

2-050

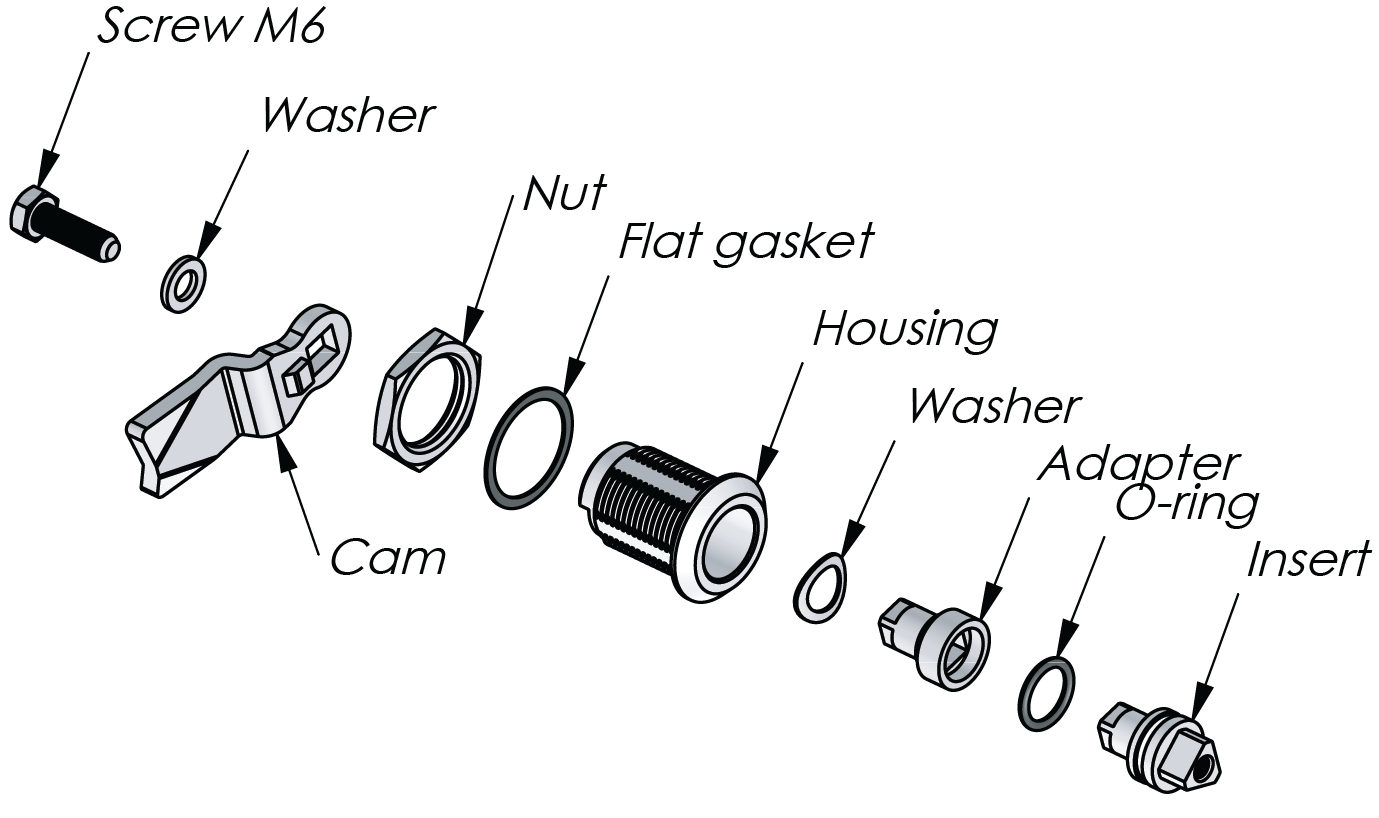

La cerradura de cuarto de vuelta es muy versátil y puede utilizarse en un gran número de aplicaciones. Usted diseña la cerradura para que se adapte a sus necesidades combinando sus opciones de carcasa, tuerca, inserto, arandela, tornillo y leva. La cerradura puede suministrarse sin ensamblar, preensamblada con leva incluida o totalmente ensamblado. El grado de protección IP65 se logra con una junta O-ring en el inserto y una junta plana en la carcasa.

DownloadsMaterialNotes & Tests

Download PDF	Product Data Sheet
Download PDF	Recommended Tightening Torque
Download PDF	Industrilas cut out versions

Earthing nut	Zinc die cast, zinc plated
Housing	Zinc die cast, chrome plated or black texture powder coated
Insert	Zinc die cast, chrome plated or black texture powder coated
Cam, screw and washer	Steel, zinc plated
Standard nut	Zinc die cast, zinc plated

Cutout	COMBI
Classifications	IP65

To download CAD-files, you need an Industrilas account. It only takes a minute.

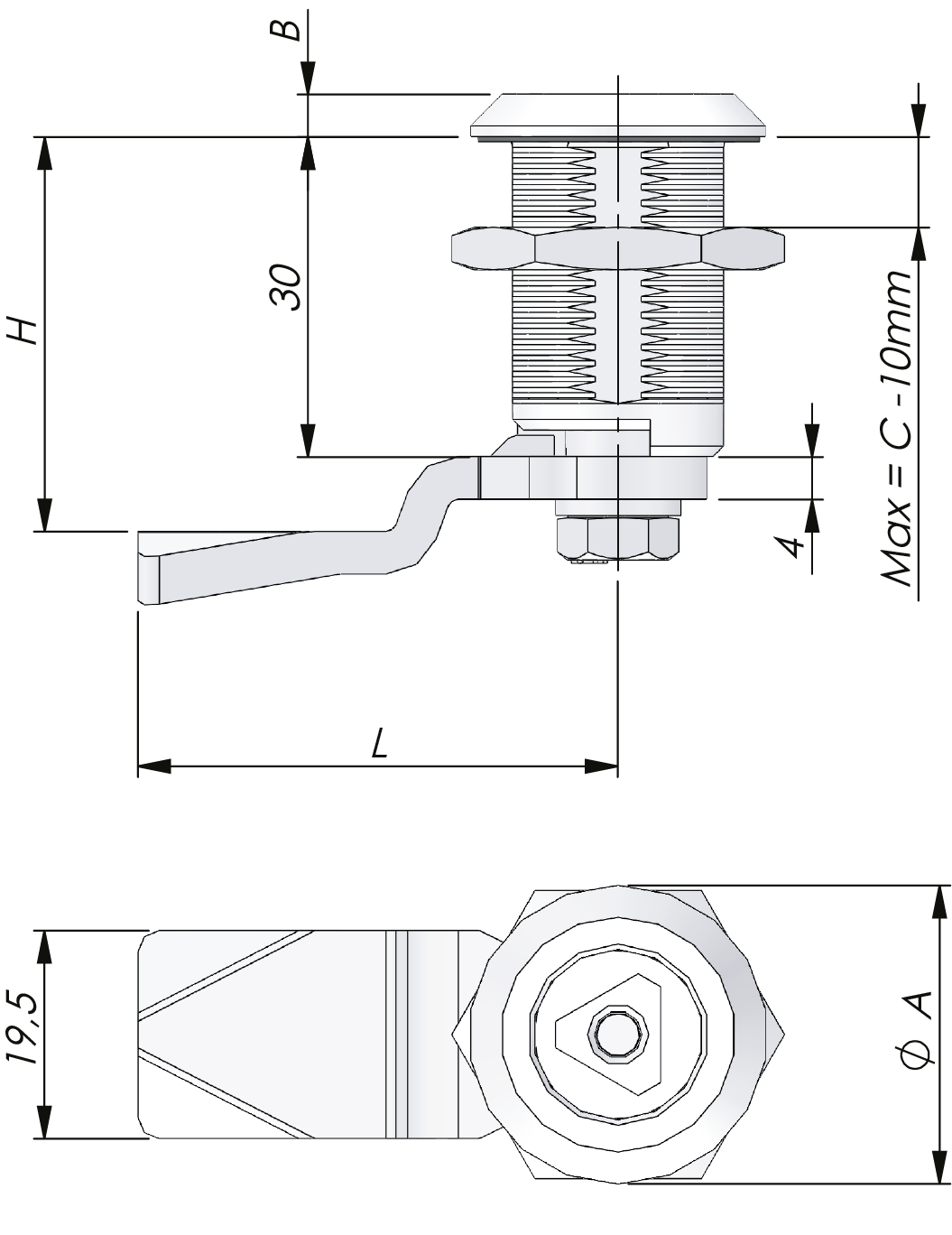

Make your selections in each column to create your article number (AAAA-BCCDEF-HHLL)

AAAA	Housing
2362	Zinc, chrome plated A=28 B=4
2366	Zinc, black coated A=28 B=4
2372	Zinc, chrome plated A=32 B=6
2376	Zinc, black coated A=32 B=6

B	Nut
0	SN
1	EN
2	SN+TUF
4	EN+TUF

CC	Insert
01	Square 6
03	Square 7
05	Square 8
07	Square 8 / slotted
08	Square 8 / M6
11	Square 8 / recessed
14	Triangle 7
15	Triangle 8
16	Triangle 10
17	Triangle 10 / M5
18	Triangle 10 / M6
19	Triangle 10 / SEN
21	Triangle 10 - radius ES3
22	Double bit 3
24	Double bit 5
26	Slotted
28	Slotted with arrow
29	Slotted recessed
31	Hexagon 8,5
32	Hexagon 11
34	Recessed hexagon 8
35	Recessed hexagon 10
36	Recessed hex 8 / 3 mm pin
37	Solid - plug
39	Triangle 10 - radius

D	Surface - insert
2	Chrome
6	Black

E	Assembly
2	IP54 - enclosed cam
3	IP65 - enclosed cam
4	IP54 - assembled
5	IP65 - assembled

F	Cam
0	Steel

HHLL	H/L in mm
0000	No cam
1645	16 / 45
1845	18 / 45
2045	20 / 45
2245	22 / 45
2445	24 / 45
2645	26 / 45
2845	28 / 45
3045	30 / 45
3245	32 / 45
3445	34 / 45
3645	36 / 45
3845	38 / 45
4045	40 / 45
4245	42 / 45
4445	44 / 45
4645	46 / 45
4845	48 / 45
5045	50 / 45
5245	52 / 45
5445	54 / 45
5645	56 / 45
5845	58 / 45
6045	60 / 45
6245	62 / 45

SN = Standard nut. EN = Earthing nut

TUF = Assembled with TUF-lock screw .
