Manija de rotación 90° en ambas direcciones

Cuarto de vuelta clásico 18 mm

Index Code:
2-070

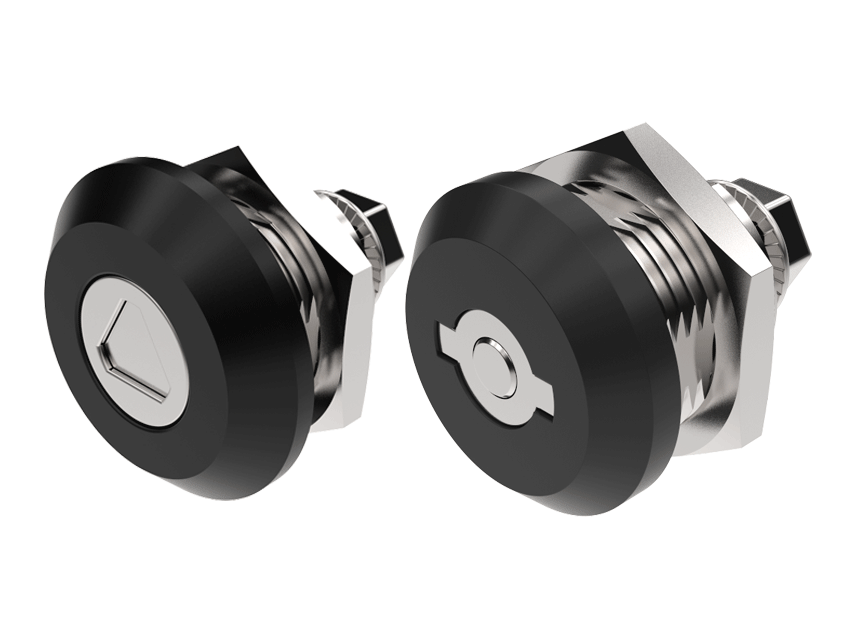

Esta cerradura de cuarto de vuelta resistente a la vibración tiene un seguro de resorte que bloquea a la leva previniendo que esta se mueva. Cuando usted utiliza un inserto doble bit para abrir la cerradura, el inserto conecta con la cerradura y funciona como una manija para operar la puerta. En la tabla de abajo encontrará las opciones relacionadas con los insertos y la rotación de la puerta.

Download PDF
Product Data Sheet
Download PDF
Recommended Tightening Torque
Download PDF
Industrilas cut out versions
CamSteel, zinc plated
HousingZinc die cast with black PA6 collar
InsertZinc die cast, chrome plated
NutZinc die cast, zinc plated
ScrewSteel, zinc plated
SpringSteel, zinc plated
Stop bracketZinc die cast, nickel plated
CutoutCOMBI
To download CAD-files, you need an Industrilas account. It only takes a minute.
or Create Account
Make your selections in each column to create your article number (AAAAAA-A-HHLL)
AAAAAA-A Description - insert Cam rotation
271161-HDouble bit 3Right hinged door
271161-VDouble bit 3Left hinged door
271162-HDouble bit 5Right hinged door
271162-VDouble bit 5Left hinged door
271563-13Triangle 8Left or right hinged door
HHLL H/L in mm
0000No cam
04454 / 45
06456 / 45
08458 / 45
104510 / 45
124512 / 45
144514 / 45
164516 / 45
184518 / 45
204520 / 45
224522 / 45
244524 / 45
264526 / 45
284528 / 45
304530 / 45
324532 / 45
344534 / 45
364536 / 45
384538 / 45
404540 / 45
424542 / 45
444544 / 45
464546 / 45
484548 / 45
504550 / 45

Latch is supplied with screw with mechanical thread lock.

For latches with insert Double Bit 3 or Double Bit 5 - please use cams with projection (Index Code 2-480).

For latch with insert Triangle 8 - please use use cams without projection (Index Code 2-481).
