Unidades de cierre Klima-flex 1

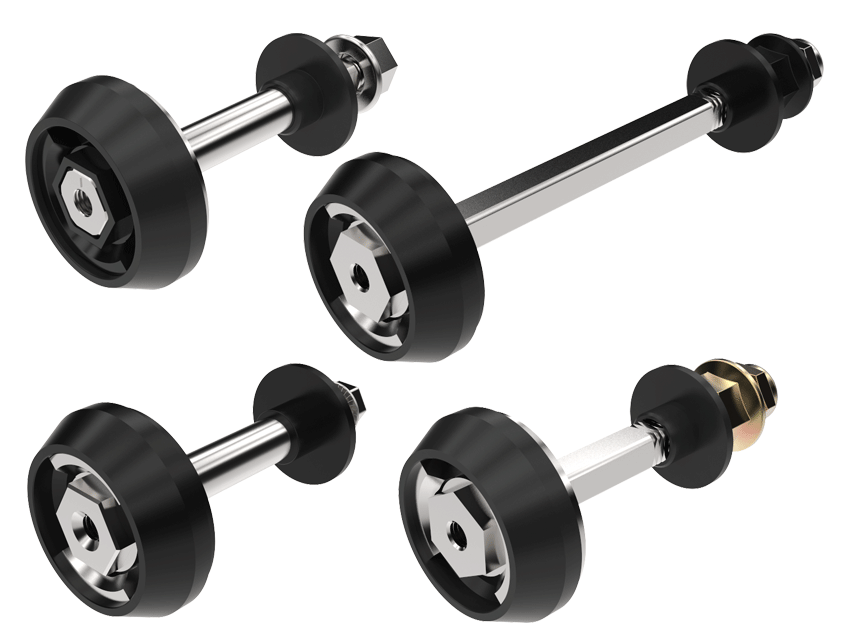

Index Code:El sistema Klima-flex está diseñado para un montaje rápido y sencillo en puertas aisladas. Hay dos versiones de bocados: Combi y K-Flex. Combi se fija con una tuerca espaciadora y K-Flex se fija con la leva, una tuerca normal o una arandela de estrella.
Opciones interiores:
- Las unidades S50, S100 y SC50 pueden alojar todos los accesorios
- Las unidades M25, M50 y M60 alojan una leva y pueden complementarse con una manija interior o un conector para varilla
- Las unidades G50 y GC50 pueden alojar sólo una leva
Obtenga más información sobre el diseño de un sistema Klima-flex completo aquí
| Download PDF | Product Data Sheet |
| Download PDF | Recommended Tightening Torque |
| Collar | Glass fibre reinforced Polyamide (PA6GF30) |
|---|---|
| Housing | Zinc die cast, zinc plated |
| Nut | Zinc die cast, zinc plated |
| Screw | Steel, zinc plated |
| Shaft | Zinc die cast, zinc plated or steel, zinc plated |
| Washer | Glass fibre reinforced Polyamide (PA6GF30) |
| Cutout | COMBI,K-Flex |
|---|---|
| Classifications | VDI 6022 |
