Manija de rotación 90° en ambas direccionesSe puede equipar con cilindro de perfilSe puede equipar con cilindro circularSe puede equipar con el cilindro BestLockSe puede equipar con cilindro ovalado modelo EscandinavoEquipado con inserto operado por herramientaSe puede equipar con un candado

Manija Vector T2

Index Code:
2-820

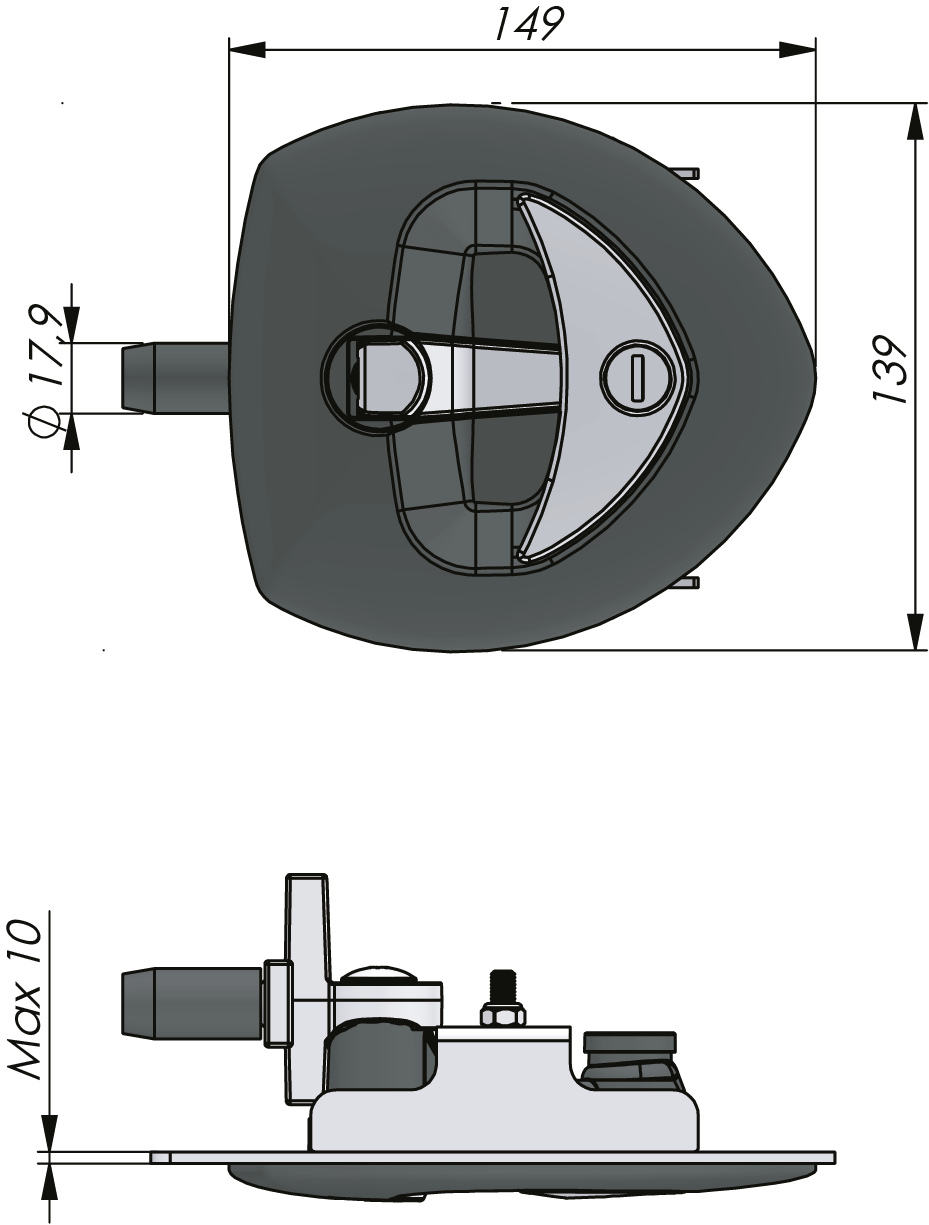

La manija en T Vector 2 de alta resistencia está diseñada para ser utilizada en chapa plana. La manija se puede girar 180 grados a la izquierda y a la derecha y tiene una compresión de 4 mm. Puede utilizar levas fijas o ajustables con un rango de agarre de 17 a 52 mm, y todas las levas pueden utilizarse para sistemas de cierre de 2 ó 3 puntos. La instalación es rápida con un soporte de montaje.Se suministra con un cilindro con llave y un obturador de acero inoxidable. Protección según IP65. Para adaptarse a otras combinaciones de llaves, elija la entrega con el cilindro sin montar.

Protección contra el polvo y el agua según IP65.

Download PDF
Product Data Sheet
Adjustable camZinc die cast, passivated
Assembly hardwareSteel, zinc plated
BodyGlass fibre reinforced polyamide (PA6GF30)
Cast-in boltsSteel, zinc plated
CylinderZinc die cast, stainless steel 304 cap and dust shutter
Fixed camSteel, zinc plated
HandleZinc die cast, chrome plated or black texture powder coated
Mounting bracketSteel, zinc plated
NutSteel, zinc plated
RollerGlass fibre reinforced polyamide (PA6GF30)
Notes

The tightening torque of the two nuts for the bracket is 3 Nm.

Cylinder informationCylinder with other key codes on request,Supplied with two keys
ClassificationsIP65,DIN EN 61373
To download CAD-files, you need an Industrilas account. It only takes a minute.
or Create Account
Make your selections in each column to create your article number (AAAA-BBBCC-DDDDD)
AAAA Type
2751Vector 2
BBB Handle material, finish
102Zinc die cast, chrome plated
106Zinc die cast, black powder coated
CC Cylinder
00Non-locking
82Keyed alike 21

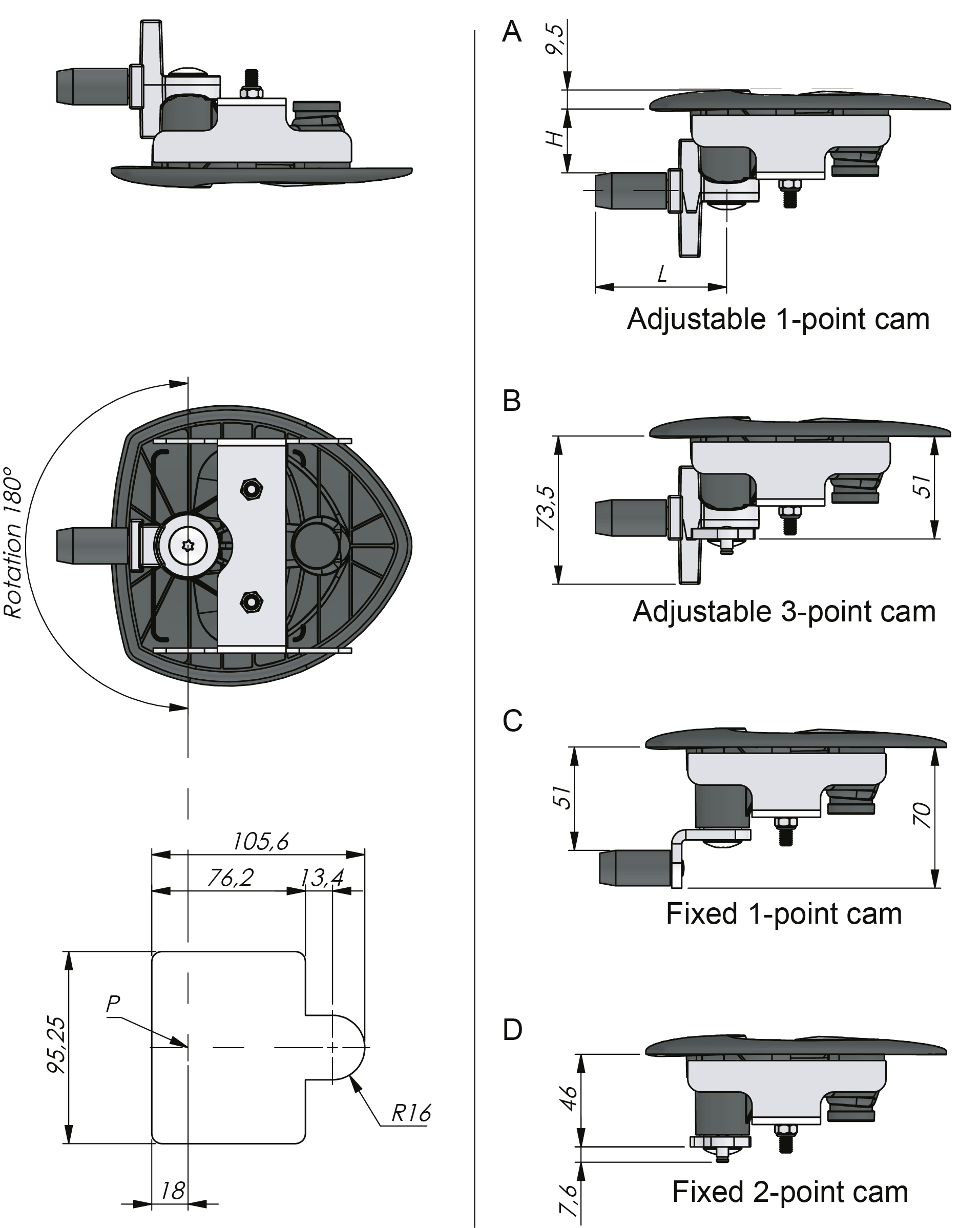

DDDDD Cam H= L= Drawing
1861Fixed one-point cam1861C
2361Fixed one-point cam2361C
4661Fixed one-point cam4661C
4861Fixed one-point cam4861C
5361Fixed one-point cam5361C
S4600Two-point cam--D
SAdjustable three-point cam17-6565B
S1Adjustable one-point cam17-5265A

Other cam dimensions on request.
